BMD型布袋除塵器

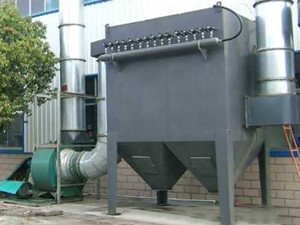

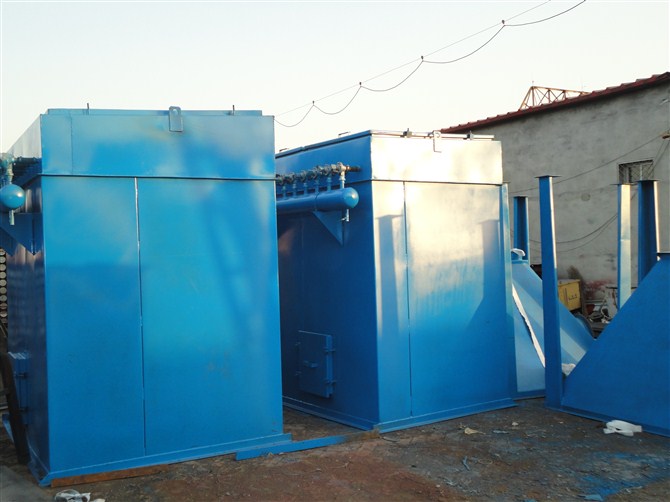

創信除塵設備公司生產的BMD型布袋除塵器是分室外側反吹風扁袋除塵器,是布袋收塵器中的新品種.耗電低、操作簡單、BMD型布袋除塵器整個設備包括凈氣箱、塵氣箱、灰斗、噴吹裝置和支架五個部分.凈氣箱部,這部分內裝有噴吹管,凈氣部有凈氣出口,前面是檢修門,打開檢修門時,可以很方便地更換_一條濾袋,塵氣部分,塵氣入口設在氣箱部分上部,箱內裝有濾袋,灰斗部分,塵氣進入塵氣箱后,干凈空氣空過濾袋去凈氣箱.灰塵將沉降到灰斗中去.且沉降方向與氣流方向一致,有利于灰塵的沉降.凈氣箱和塵氣箱之間有隔板,濾袋尺寸為長1200mm,寬480mm,厚26mm的矩形扁濾袋.反吹風裝置,裝在凈氣箱下面,包括氣包、脈沖閥、脈沖控制儀等.BMD型布袋除塵器采用了脈沖反吹系統,與機械振打清灰或低壓反吹風清灰相比,這種方法清塵效果好的多,且無活動元件,能大大減少維修工作量。

BMD型布袋除塵器整機包括凈氣箱、塵氣箱、灰斗、噴吹裝置和支架組成.凈氣箱部裝有噴吹管，凈氣部有凈氣出口，前面是檢修門，打開檢修門時，可以很方便地更換_一條除塵濾袋，塵氣部分，塵氣入口設在氣箱部分上部，箱內裝有濾袋，灰斗部分，塵氣進入塵氣箱后，干凈空氣空過濾袋去凈氣箱.灰塵將沉降到灰斗中去。且沉降方向與氣流方向一致，有利于灰塵的沉降.凈氣箱和塵氣箱之間有隔板，濾袋尺寸為長1200mm,寬480mm，厚26mm的矩形扁濾袋.反吹風裝置，裝在凈氣箱下面，包括氣包、脈沖閥、脈沖控制儀等。

BMD型布袋除塵器技術參數：

a	型號		過濾面積（米 ²）	圈數（圈）	袋數（袋）	袋長（米）	處理風量		工作阻力（毫米水柱）
a	型號		過濾面積（米 ²）	圈數（圈）	袋數（袋）	袋長（米）	過濾風速 V（米 /分）	過濾風量（Q 米 ³/ 小時）	工作阻力（毫米水柱）
1	MW-30-5	AB	50	1	30	2.4	1-1.5 2-2.5	3000-4500 6000-7500	80-120 110-150
2	MW-30-7	AB	70	1	30	2.3	1-1.5 2-2.5	4200-6300 8400-10500	80-120 110-150
3	MW-30-9	AB	90	1	30	4	1-1.5 2-2.5	5400-8100 10800-13500	80-120 110-150
4	MW-30-11	AB	115	1	30	4.8	1-1.5 2-2.5	6600-9900 13200-16500	80-120 110-150
5	MW-66-12	AB	120	2	66	2.4	1-1.5 2-2.5	7200-10800 14400-18000	80-120 110-150
6	MW-66-16	AB	160	2	66	3.2	1-1.5 2-2.5	9600-14400 19200-24000	80-120 110-150
7	MW-66-20	AB	200	2	66	4	1-1.5 2-2.5	12000-18000 24000-30000	80-120 110-150
8	MW-66-25	AB	250	2	66	4.8	1-1.5 2-2.5	15000-22500 30000-37500	80-120 110-150

a	型號		反吹風機	反吹風機配用電機	微振回轉電機	主機重量（噸）
1	MW-30-5	AB	9.19 風機 N0.4A	Y100L-2 電機 N=3KW	Y100L-6 N=1.5KW	-4.5
2	MW-30-7	AB	9.19 風機 N0.4A	Y100L-2 電機 N=3KW	Y100L-6 N=1.5KW	-4.8
3	MW-30-9	AB	9.19 風機 N0.4A	Y100L-2 電機 N=3KW	Y100L-6 N=1.5KW	-5.1
4	MW-30-11	AB	9.19 風機 N0.4A	Y100L-2 電機 N=3KW	Y100L-6 N=1.5KW	-5.4
5	MW-66-12	AB	9-19 風機 No45A	Y123S-2 電機 N=5.5KW	Y100L-6 N=1.5KW	-6.5
6	MW-66-16	AB	9-19 風機 No45A	Y123S-2 電機N=5.5KW	Y100L-6 N=1.5KW	-7.5
7	MW-66-20	AB	9-19 風機 No45A	Y123S-2 電機N=5.5KW	Y100L-6 N=1.5KW	-7.8
8	MW-66-25	AB	9-19 風機 No45A	Y123S-2 電機N=5.5KW	Y100L-6 N=1.5KW	-10

BMD 型布袋除塵器、MW 型布袋除塵器技術性能表：

a	型號		過濾面積（米²）	圈數（圈）	袋數（袋）	袋長（米）	處理風量		工作阻力（毫米水柱）
a	型號		過濾面積（米²）	圈數（圈）	袋數（袋）	袋長（米）	過濾風速 V（米/ 分）	過濾風量（Q 米 ³/ 小時）	工作阻力（毫米水柱）
9	MW-128-24	AB	240	3	128	2.4	1-1.5 2-2.5	14400-21660 28800-36000	80-120 110-150
10	MW-128-32	AB	320	3	128	3.2	1-1.5 2-2.5	19200-28800 38400-48000	80-120 110-150
11	MW-128-40	AB	400	3	128	4	1-1.5 2-2.5	24000-36000 48000-60000	80-120 110-150
12	MW-128-48	AB	480	3	128	4.8	1-1.5 2-2.5	28800-43200 57600-72000	80-120 110-150
13	MW-210-40	AB	400	4	210	2.4	1-1.5 2-2.5	24000-36000 48000-60000	80-120 110-150
14	MW-210-53	AB	530	4	210	3.2	1-1.5 2-2.5	31800-47700 63600-79500	80-120 110-150
15	MW-210-66	AB	660	4	210	4	1-1.5 2-2.5	39600-39400 79200-99000	80-120 110-150
16	MW-210-79	AB	790	4	210	4.8	1-1.5 2-2.5	47400-71100 94820-118500	80-120 110-150
17	MW-210-100	AB	1000	4	210	6	1-1.5 2-2.5	60000-90000 118600-150000	80-120 110-150

a	型號		反吹風機	反吹風機配用電機	微振回轉電機	主機重量（噸）
9	MW-128-24	AB	9-19 風機 No45A	Y123S-2 電機N=5.5KW	Y112M-6 電機N=2.2KW	-10.6
10	MW-128-32	AB	9-19 風機 No45A	Y123S-2 電機N=5.5KW	Y112M-6 電機N=2.2KW	-11.8
11	MW-128-40	AB	9-19 風機 No45A	Y123S-2 電機N=5.5KW	Y112M-6 電機N=2.2KW	-12.7
12	MW-128-48	AB	9-19 風機 No45A	Y123S-2 電機N=5.5KW	Y112M-6 電機N=2.2KW	-13.4
13	MW-210-40	AB	9-19 風機 No45A	Y123S-2 電機N=5.5KW	Y112M-6 電機N=2.2KW	-14.4
14	MW-210-53	AB	9-19 風機 No45A	Y123S-2 電機N=5.5KW	Y112M-6 電機N=2.2KW	-15.0
15	MW-210-66	AB	9-19 風機 No45A	Y123S-2 電機N=5.5KW	Y112M-6 電機N=2.2KW	-18.0
16	MW-210-79	AB	9-19 風機 No45A	Y123S-2 電機N=5.5KW	Y112M-6 電機N=2.2KW	-19.0
17	MW-210-100	AB	9-19 風機 No4.5A	Y132S-2 電機N=75KW	Y112M-6 電機N=2.2KW	-2

BMD型布袋除塵器技術參數：
1型號：BMD-160
2清灰方法：低壓脈沖噴吹（噴吹壓力P=0.25MPa）；
3濾袋尺寸及數量：Φ125×4000×160條；
4濾袋材質：500g/m2滌綸針刺氈；
5過濾速度：1.73m/min-2.4m/min；
6總過濾面積：250M2（單袋過濾面積1.5m2）；
7處理風量：25900m3/h-36000M3/h
8設備阻力：800Pa-1200Pa；
9控制儀：電子脈沖時序控制儀；
10除塵率99%，凈化后空氣含塵濃度<2mg/m3；
11壓氣耗量：0.6M3/min.
